Ürün ayrıntıları:
|
|
| Menşe yeri: | Çin |
|---|---|
| Marka adı: | RINO |
| Sertifika: | CE |
| Model numarası: | HC-PL 5 kat 2200 |
|
Ödeme & teslimat koşulları:
|
|
| Min sipariş miktarı: | 1 Takım |
| Fiyat: | negotiable |
| Ambalaj bilgileri: | Film ile sarılmış veya tahta sandık |
| Teslim süresi: | Mevduat Sonrası 40-60 İş Günü |
| Ödeme koşulları: | L / C, T / T |
| Yetenek temini: | 5 set / ay |
|
Detay Bilgi |
|||
| İsim: | Karton Karton için 5 Kat 2200mm 180 Oluklu Mukavva Üretim Hattı | Boyut: | 1800mm-2500mm |
|---|---|---|---|
| Hız: | 180m/dak | Toplam güç: | 250kw |
| Toplam hat uzunluğu: | 75m | flüt tipi: | Müşterilerin ihtiyaçlarına göre |
| Ana Makine: | Tek yüzlü, ön ısıtıcı, NC kesme makinesi, vb. | <i>Max.</i> <b>Maks.</b> <i>pressure</i> <b>baskı yapmak</b>: | 10-12kg/cm2 |
| Vurgulamak: | 5 Katlı Oluklu Mukavva Üretim Hattı,2200mm Oluklu Mukavva Üretim Hattı,5 Katlı Oluklu Kutu Yapma Makinesi |
||
Ürün Açıklaması

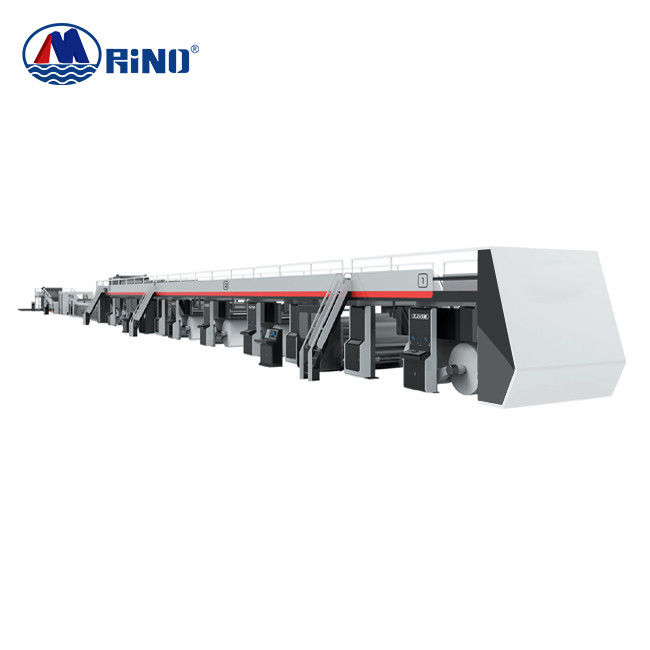

Karton Karton için 5 Kat 2200mm 180 Oluklu Mukavva Üretim Hattı
Oluklu Mukavva Üretim Hattının makine tanıtımı
Oluklu mukavva üretim sürecine göre, oluklu mukavva üretim hattı, nispeten bağımsız iki proses bölümünden, ıslak uç ekipmanı ve kuru uç ekipmanından oluşur.Islak uç ekipmanı esas olarak temel kağıt tepsilerini, otomatik kağıt ekleme makinelerini, ön ısıtma ön koşullandırıcılarını ve tek yüzlü makineyi, kağıt konveyör köprülerini, yapıştırıcı yayıcıları, çift yüzlü makineleri vb. içerir, ıslak uç ekipmanı oluklu temel kağıdı üçe dönüştürür, farklı flüt kombinasyonlarına sahip beş ve yedi katmanlı oluklu mukavva;kadro ekipmanı esas olarak döner kesme makineleri, dilme ve katlama makineleri, çapraz kesme makinesi, istifleme makinesi vb. içerir, kadro ekipmanı, oluklu mukavvayı dilme, çapraz kesme ve istifleme için sipariş gereksinimlerine göre kesecektir.
Parametre
| 1 | Etkili genişlik | 2200mm | 2 | Tasarım üretim hızı | 180m/dak | |||
| 3 | Üç katmanlı çalışma hızı | 150-180m/dak | 4 | Beş katmanlı çalışma hızı | 120-150m/dak | |||
| 5 | Yedi katmanlı çalışma hızı | ------------------- | 6 | En yüksek değişim tek hız | ------------------ | |||
| 7 | Boyuna ayırma doğruluğu | ±1mm | 8 | Çapraz kesim hassasiyeti | ±1mm | |||
|
Not |
Elde etmek için gereken yukarıdaki hedefleri hızlandırın: efektif genişlik2200 mm, Aşağıdaki standartlara uyun ve kağıdın ekipman koşulunun 175 ℃ ısıtma yüzeyi sıcaklığını sağladığından emin olun. | |||||||
| En iyi kağıt dizini | 100g/㎡--180g/㎡ Halka ezilme indeksi(Nm/g)≥8 (%8-10 su içeren) | |||||||
| Çekirdek kağıt dizini | 80g/㎡--160g/㎡ Halka ezilme indeksi(Nm/g)≥5.5 (%8-10 su içeren) | |||||||
| Kağıt dizininde | 90g/㎡--160g/㎡ Halka ezilme indeksi(Nm/g)≥6 (%8-10 su içeren) | |||||||
| 9 | flüt kombinasyonu | |||||||
| 10 | Buhar gereksinimi | Maksimum basınç 16kg/cm2 | Ortak basınç10-12kg/cm2 | kullanım4000kg/Saat | ||||
| 11 | elektrik talebi | AC380V 50Hz 3PH | Toplam güç≈250KW | Çalışma Gücü≈150KW | ||||
| 12 | Sıkıştırılmış hava | Maksimum basınç 9kg/cm2 | Ortak basınç4-8kg/cm2 | kullanım1m3/dak | ||||
| 13 | uzay | ≈Lmin75m*Wmin12m*Hmin5m(Denetlenmiş geçerli sağlamak için sağlayıcıya gerçek çizim) | ||||||
Oluklu Tek Yüzlü Makina
Makine Tanıtımı
* Tasarım hızı: 180m/dak.
* 48CrMo alaşımlı çelikten yapılmış oluklu silindirler, sertlik HRC58-60 için ısıl işlem görmüş, yüzeyi krom işlemle kaplanmıştır.
* oluklu silindir: Tamburlu Dia.280mm.
* Baskı silindiri: Dia.320mm.davul ile.
* Vakum emiş Parmaksız tasarım, yüksek hızlı imalatlarda mükemmel flüt oluşumu sağlar.
* Gimbal sürücü sistemi.Bireysel daldırma yağ dişli tipi tahrik kutusu, dinamik titreşimleri ayırır, çalışma stabilitesini iyileştirir, bakım için kolay ve hızlı
* Yapıştırma silindiri: Yüzeyi file desenli kabartmalı ve krom kaplamalıdır.
* Üst oluklu merdane, baskı merdanesi ve tutkal merdanesinin pnömatik sistem kontrollü ayarı.
* Ön ısıtma ve ön koşullandırma silindirleri ile.
NC Kesme Makinesi
| Genişlik | 2200mm |
| Uzunluk kesme | 500-9999mm |
| sipariş tutma | 999 sipariş |
| Kesme hassasiyeti | ±1mm |
| Güç | 11kw |
| Bıçak silindiri çapı | 190mm |
| Max.üretim hızı | 180m/dak |
Makine Tanıtımı
1. Özel yapı tipi, yüksek kaliteli duvar ve koltuk, güvenilir ve sinsi.
2. Üretim ve bakımda kolay görülebilen, iki tarafı duvar panosunda saat penceresi.
3. Sürüş parçası, hermetik yağlamayı benimser, yüksek hassasiyet, yüksek stabilite sağlar.
4. Yüksek hassasiyet ve sertlik alıştırma dişlisini benimser, yüksek hız için uygun, yağ keçeli yağlama çalışma ömrünü uzatır.Kesici bıçak hassasiyetinin birbirine geçmesini, ham kenarları olmayan karton levhaları sağlayın.
5. Yüksek hassasiyetli kesme mili ve kesme yuvası, güvenilir ve sinsi.
6. Bıçak değiştirmede özel yapı tasarımı, bıçağı değiştirmek kolay ve hızlı.
7. Tüm sistem tasarımı CE standardı kesinlikle, endüstri bilgisayar testini kesinlikle geçmek, yüksek kalite, uzun çalışma ömrü ve istikrar sağlamak.
