Ürün ayrıntıları:
|
|
| Menşe yeri: | Çin |
|---|---|
| Marka adı: | RINO |
| Sertifika: | CE |
| Model numarası: | HC-PL 3/5/7 kat 1800 |
|
Ödeme & teslimat koşulları:
|
|
| Min sipariş miktarı: | 1 Takım |
| Fiyat: | Negotiation |
| Ambalaj bilgileri: | Film ile sarılmış veya tahta sandık |
| Teslim süresi: | Mevduat Sonrası 40-60 İş Günü |
| Ödeme koşulları: | L / C, T / T |
| Yetenek temini: | 5 set / ay |
|
Detay Bilgi |
|||
| İsim: | Karton Kutu İçin 3/5/7 Kat Oluklu Mukavva Üretim Hattı | Boyut: | 1800mm-2500mm |
|---|---|---|---|
| Hız: | 100m/dak | Toplam güç: | 100kw |
| Toplam hat uzunluğu: | 52m | flüt tipi: | Müşterilerin ihtiyaçlarına göre |
| Ana Makine: | Tek yüzlü, ön ısıtıcı, NC kesme makinesi, vb. | <i>Max.</i> <b>Maks.</b> <i>pressure</i> <b>baskı yapmak</b>: | 1.3Mpa |
| Vurgulamak: | 7 Katlı Karton Üretim Hattı,100m/Dk Karton Üretim Hattı,100kw 5 Katlı Otomatik Ondüle Tesisi |
||
Ürün Açıklaması

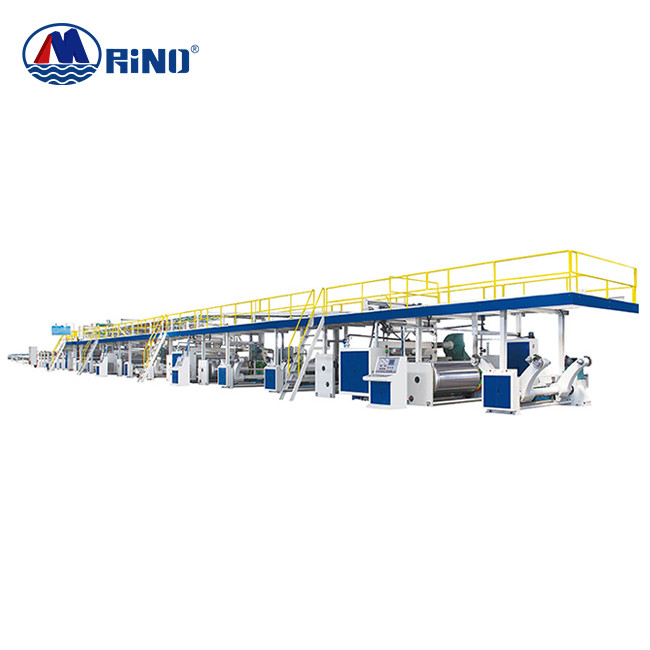

Karton Kutu için 3 5 7 Kat Oluklu Mukavva Üretim Hattı
Oluklu Mukavva Üretim Hattının makine tanıtımı
Oluklu mukavva üretim hattı, oluklu mukavva üretim işletmesinin ana üretim ekipmanı olan kiremit hattı olarak kısaltılır.Oluklu mukavva üretim hattı, karton ambalaj işletmesindeki en önemli üretim hattı ekipmanıdır. Esas olarak tek yüzlü makine, değirmen rulo standı, nc kesme makinesi, ön ısıtıcı ve çift yüzlü vb.
Parametre
| Maks.kağıt genişliği: | 1800 mm |
| Maks.Oluklu rulo genişliği | 1870mm |
| Maks.makinenin hızı | 100m/dak |
| Flüt TİPİ: | Müşteri isteğine göre flüt tipi |
|
Buhar tüketimi: 2000kg/saat Çalışıyor.basınç: 1.0—1.1MPa Maks.basınç 1.3Mpa |
|
| Talep edilen güç: | 380V,50Hz,3 fazlı |
| Toplam güç: | Genel durum için yaklaşık 100kw |
| Toplam hat uzunluğu: | 52 metre. |
| HAYIR | MAKİNE LİSTESİ |
|
1 |

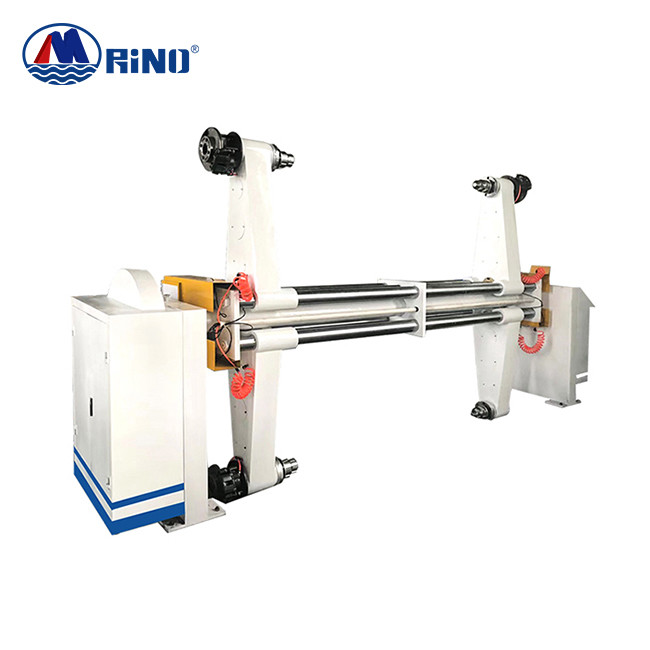

Hidrolik Değirmen Rulo Standı - İki Dia.1500mm kağıt fabrikasını destekleyin -- Kağıt fabrikasını taşımak için palet ve araba dahil --Pnömatik fren ve yaylı kavrama |
| 2 | Ön Isıtıcı (RG) Ø600mm |
|
3 |
Parmaksız Tek Yüzlü (SF-280) -- Oluklu silindir Dia.280mm, bir davul ile. --Basın silindiri Dia.280mm.davul ile.
|
|
4 |
Köprü --Çift vakum gerginlik kontrolü --Elektrikli kağıt yolu kontrolü |
| 5 |
Çift Katlı Ön Isıtıcı (RG) Ø600mm |
| 6 |
Tutkal Makinesi GM-B -- Tutkal silindiri kabartmalı ve krom kaplamalı |
|
7 |
Çift Yüzlü (SM-S) --kaliteli pamuklu kemer 1set dahil -- sürücü rulo standı dahil -- 12 adet (16 x 600 MM) ısıtma plakası dahil- |
|
8 |
İnce bıçaklı Eğme Puanlayıcı ZQS - 5 set kesici bıçak ve 8 set skorer çark -- otomatik taşlama bıçakları |
| 9 |
NC Cut-off (Bilgisayarlı sıra değişikliği) --Tam servo Bilgisayar sistemi ile |
| 10 | Kağıt Sayfa Teslimatı |
| 11 | Tutkal Yapma Makinesi |
| 12 | Dahili Buhar Borusu Sistemi |
| 13 | Dahili Elektrik Sistemi |
| 14 | Basınçlı Hava Sistemi |
Oluklu Tek Yüzlü Makina
Makine Tanıtımı
* Tasarım hızı: 100m/dak.
* 48CrMo alaşımlı çelikten yapılmış oluklu silindirler, sertlik HRC58-60 için ısıl işlem görmüş, yüzeyi krom işlemle kaplanmıştır.
* oluklu silindir: Tamburlu Dia.280mm.
* Baskı silindiri: Dia.320mm.davul ile.
* Vakum emiş Parmaksız tasarım, yüksek hızlı imalatlarda mükemmel flüt oluşumu sağlar.
* Gimbal sürücü sistemi.Bireysel daldırma yağ dişli tipi tahrik kutusu, dinamik titreşimleri ayırır, çalışma stabilitesini iyileştirir, bakım için kolay ve hızlı
* Yapıştırma silindiri: Yüzeyi file desenli kabartmalı ve krom kaplamalıdır.
* Üst oluklu merdane, baskı merdanesi ve tutkal merdanesinin pnömatik sistem kontrollü ayarı.
* Ön ısıtma ve ön koşullandırma silindirleri ile.
NC Kesme Makinesi
| Genişlik | 1800 mm |
| Uzunluk kesme | 500-9999mm |
| sipariş tutma | 999 sipariş |
| Kesme hassasiyeti | ±1mm |
| Güç | 11kw |
| Bıçak silindiri çapı | 190mm |
| Max.üretim hızı | 100m/dak |
Makine Tanıtımı
1. Özel yapı tipi, yüksek kaliteli duvar ve koltuk, güvenilir ve sinsi.
2. Üretim ve bakımda kolay görülebilen, iki tarafı duvar panosunda saat penceresi.
3. Sürüş parçası, hermetik yağlamayı benimser, yüksek hassasiyet, yüksek stabilite sağlar.
4. Yüksek hassasiyet ve sertlik alıştırma dişlisini benimser, yüksek hız için uygun, yağ keçeli yağlama çalışma ömrünü uzatır.Kesici bıçak hassasiyetinin birbirine geçmesini, ham kenarları olmayan karton levhaları sağlayın.
5. Yüksek hassasiyetli kesme mili ve kesme yuvası, güvenilir ve sinsi.
6. Bıçak değiştirmede özel yapı tasarımı, bıçağı değiştirmek kolay ve hızlı.
7. Tüm sistem tasarımı CE standardı kesinlikle, endüstri bilgisayar testini kesinlikle geçmek, yüksek kalite, uzun çalışma ömrü ve istikrar sağlamak.
