Ürün ayrıntıları:
|
|
| Menşe yeri: | Çin |
|---|---|
| Marka adı: | RINO |
| Sertifika: | CE |
| Model numarası: | HC-PL 3/5/7 kat 1800 |
|
Ödeme & teslimat koşulları:
|
|
| Min sipariş miktarı: | 1 takım |
| Fiyat: | Negotiation |
| Ambalaj bilgileri: | Film ile sarılmış veya tahta sandık |
| Teslim süresi: | Mevduat Sonrası 40-60 İş Günü |
| Ödeme koşulları: | L/C, T/T |
| Yetenek temini: | 5 Takım/Ay |
|
Detay Bilgi |
|||
| İsim: | 3 5 7 Katlı Karton Üretim Hattı 150m/Dk Otomatik Ondüle Makinası | boyut: | 1800mm-2500mm |
|---|---|---|---|
| Hız: | 100m/dak | Toplam güç: | 100KW |
| Toplam hat uzunluğu: | 61m | Flüt Tipi: | müşterilerin ihtiyaçlarına göre |
| Ana makine: | Tek yüzlü, ön ısıtıcı, NC kesme makinesi, vb. | Maks. Baskı yapmak: | 1.3Mpa |
| Vurgulamak: | 150m/Dk Karton Üretim Hattı,3 Katlı Oluklu Mukavva Üretim Hattı,7 Katlı Otomatik Ondüle Makinası |
||
Ürün Açıklaması

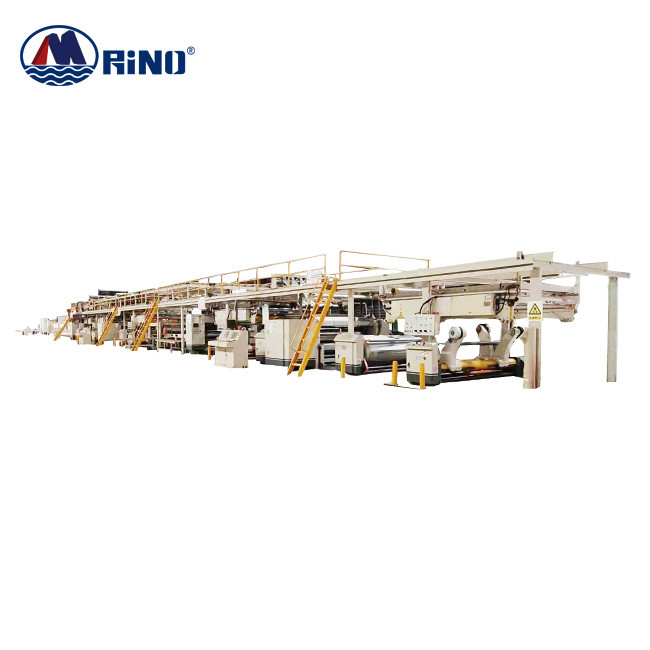

Oluklu Mukavva Üretim Hattının makine tanıtımı
Oluklu mukavva üretim hattı, yüksek hız ve yüksek performans ile yüksek kaliteli karton üreten rulo standı, tek yüzlü makine, ön ısıtıcı, taşıma köprüsü, yapıştırma makinesi, ince bıçaklı dilme makinesi, NC kesme makinesi ve otomatik istifleyici içerir.Genişlikleri 1400 mm'den 2200 mm'ye ve üretim hızları 60'dan 300 m/dk'ya kadar üç katmanlı, beş katmanlı ve yedi katmanlı oluklu mukavva üretim hatları üretebiliyoruz.Müşteriler, üretim kapasitesini ihtiyaçlarına göre seçebilirler.
Parametre
| Maks.kağıt genişliği: | 1800 mm |
| Maks.Oluklu rulo genişliği | 1870mm |
| Maks.makinenin hızı | 150m/dak |
| Flüt TİPİ: | Müşteri isteğine göre flüt tipi |
|
Buhar tüketimi: 2000kg/saat Çalışıyor.basınç: 1.0—1.1MPa Maks.basınç 1.3Mpa |
|
| Talep edilen güç: | 380V,50Hz,3 fazlı |
| Toplam güç: | Genel durum için yaklaşık 100kw |
| Toplam hat uzunluğu: | 62 metre. |
| NUMARA | MAKİNE LİSTESİ |
| 1 |

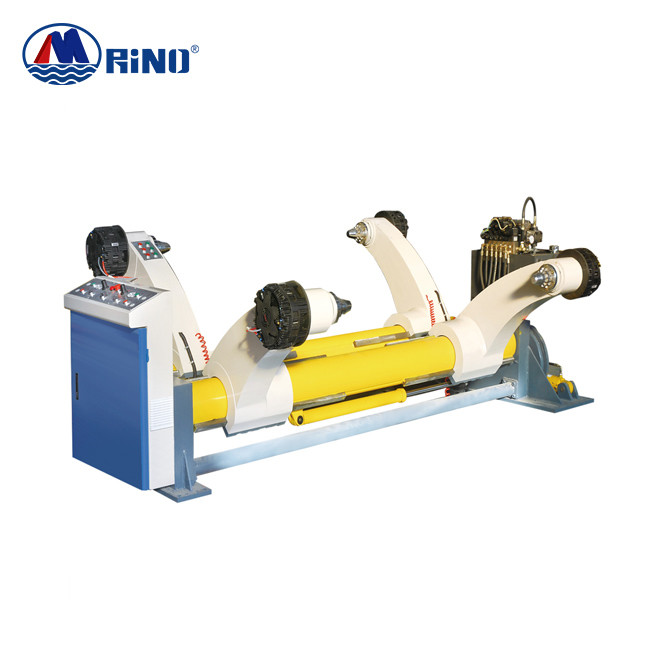

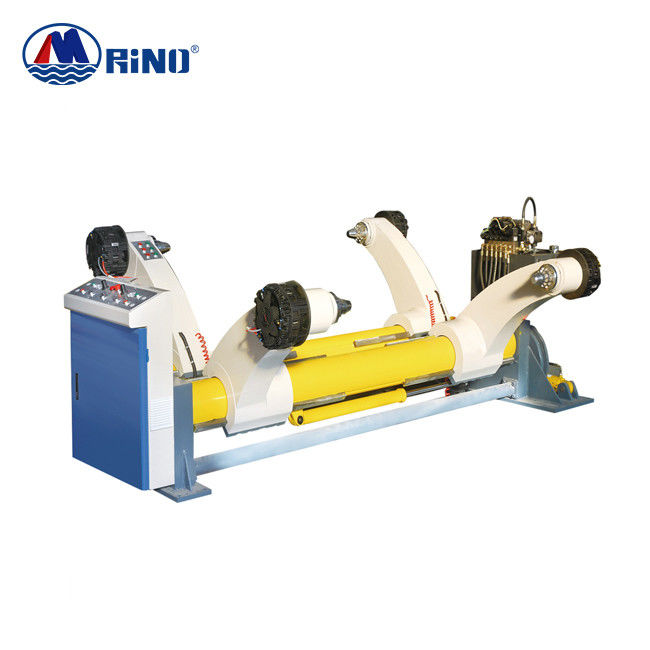

Hidrolik Değirmen Rulo Standı --Destek iki Dia.1500mm kağıt fabrikası -- Kağıt fabrikası taşımak için palet ve araba dahil --Pnömatik fren ve yaylı kavrama |

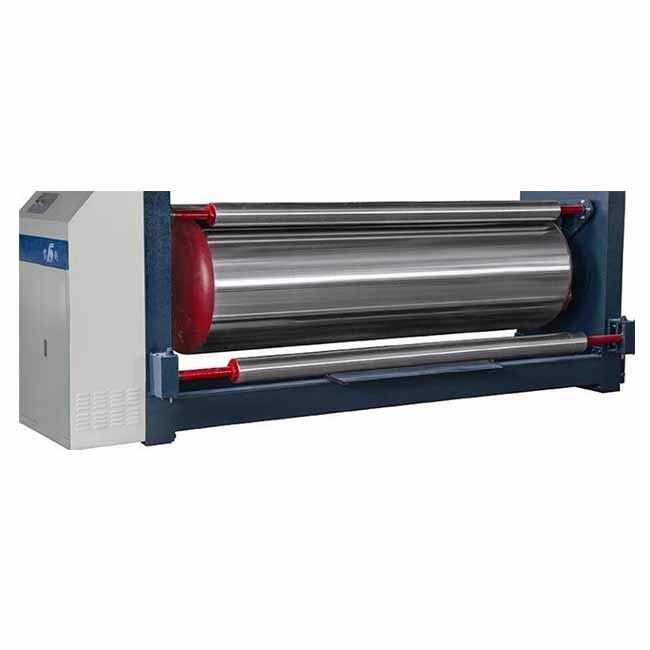

| 2 | Ön Isıtıcı (RG) Ø600mm |
| 3 |
Tek Yüzlü Ø320mm 48CrMo yüksek kaliteli alaşımlı çelik, sertlik HRC55°-58° Söndürme ve tavlamadan sonra, üst-alt silindirin yüzeyi taşlanır. |
| 4 |
Köprü --Çift vakum gerginlik kontrolü --Elektrikli kağıt yolu kontrolü |
| 5 |
Tutkal Makinesi Ø320mm GM-B -- Tutkal silindiri kabartmalı ve krom kaplamalı |
| 6 |
Çift Yüzlü (SM-S) --kaliteli pamuk kemer 1set dahil -- sürücü rulo standı dahil -- 14 adet (14 x 600 MM) ısıtma plakaları dahil |
| 7 |

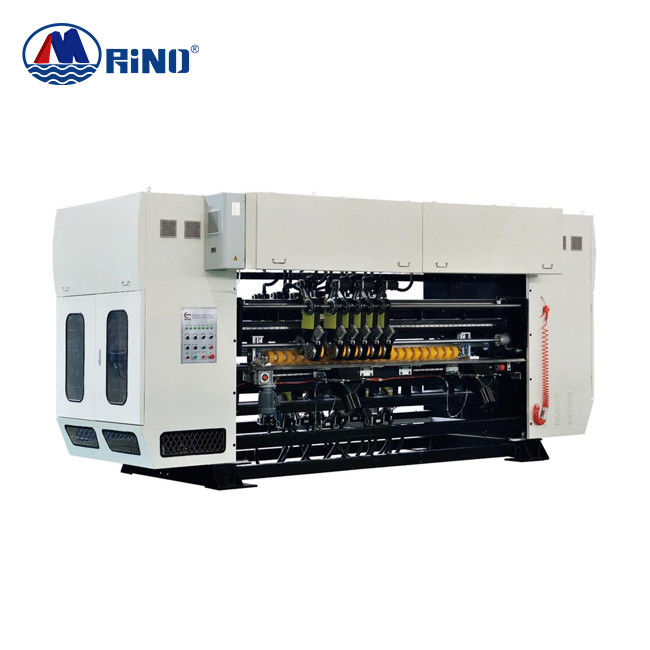

İnce bıçaklı Eğme Puanlayıcı - 5 set kesici bıçak ve 8 set skorer çark -- otomatik taşlama bıçakları |
| 8 |
NC Cut-off (Bilgisayarlı sipariş değişikliği) --Tam servo Bilgisayar sistemi ile |
| 9 | İstifleme makinesi |
| 10 | Tutkal Yapma Makinesi |
| 11 | Dahili Buhar Borusu Sistemi |
| 12 | Dahili Elektrik Sistemi |
| 13 | Basınçlı Hava Sistemi |

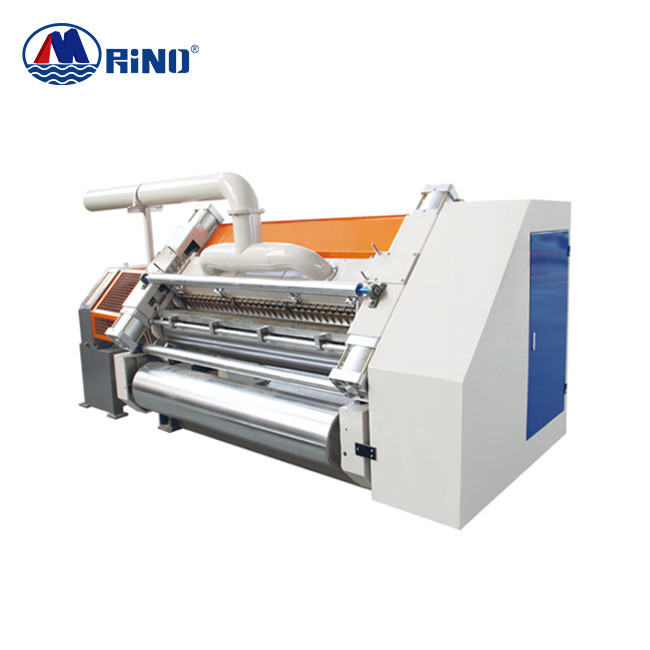

Oluklu Tek Yüzlü Makina
Makine Tanıtımı
| Maks.makine hızı | 150m/dak |
| Maks.çalışma genişliği | 1800 mm |
| Maksimum çalışma buhar basıncı: | 1.0-1.3Mpa |
| Buhar sıcaklığı | 160—210 santigrat |
| Güç Gereksinimleri: | 380V, 50Hz |
| Oluklu rulo çapı | 320mm |
* 48CrMo alaşımlı çelikten yapılmış oluklu silindirler, sertlik HRC58-60 için ısıl işlem görmüş, yüzeyi krom işleme ile kaplanmıştır.
* oluklu silindir: Tamburlu Dia.320mm.
* Vakum emiş Parmaksız tasarım, yüksek hızlı imalatlarda mükemmel flüt oluşumu sağlar.
* Gimbal sürücü sistemi.Bireysel daldırma yağ dişli tipi tahrik kutusu, dinamik titreşimleri ayırır, çalışma stabilitesini iyileştirir, bakım için kolay ve hızlı.
* Yapıştırma silindiri: Yüzeyi file desenli kabartmalı ve krom kaplamalıdır.
*Üst oluklu merdane, baskı merdanesi ve tutkal merdanesinin pnömatik sistem kontrollü ayarı.
* Ön ısıtma ve ön koşullandırma silindirleri ile.
NC Kesme Makinesi
| Genişlik | 1800 mm |
| kesme uzunluğu | 500-9999mm |
| sipariş tutma | 999 sipariş |
| Kesme hassasiyeti | ±1mm |
| Güç | 11kw |
| Bıçak silindiri çapı | 190mm |
| Maksimum üretim hızı | 150m/dak |
Makine Tanıtımı
1. Özel yapı tipi, yüksek kaliteli duvar ve koltuk, güvenilir ve sinsi.
2. Üretim ve bakımda kolayca görülebilen, iki tarafı duvar panosunda gözetleme camı ile.
3. Sürüş parçası, hermetik yağlamayı benimser, yüksek hassasiyet, yüksek stabilite sağlar.
4. Yüksek hassasiyet ve sertlik alıştırma dişlisini benimser, yüksek hız için uygundur, yağ keçeli yağlama çalışma ömrünü uzatır.Kesici bıçak hassasiyetinin birbirine geçmesini, ham kenarları olmayan karton levhaları sağlayın.
5. Yüksek hassasiyetli kesme mili ve kesme yuvası, güvenilir ve sinsi.
6. Bıçak değiştirmede özel yapı tasarımı, bıçağı değiştirmek kolay ve hızlı.
7. Tüm sistem tasarımı CE standardı kesinlikle, endüstri bilgisayar testini kesinlikle geçmek, yüksek kalite, uzun çalışma ömrü ve istikrar sağlamak.
